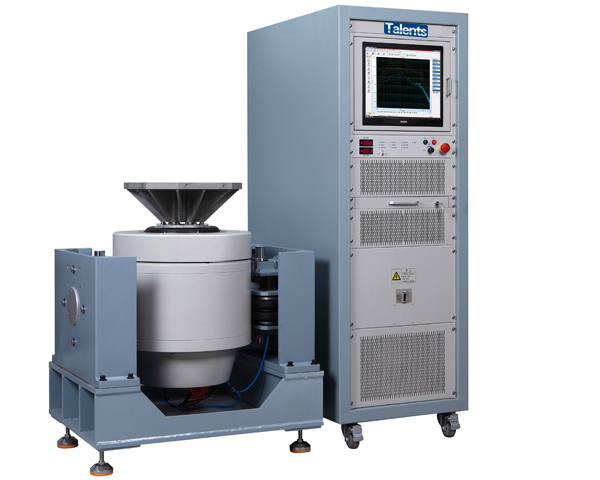

振动试验机工装夹具用来将振动台产生的能量传递给试验件,为确保试验结果的准确可靠,夹具设计需要满足下列要求:
1. 能轻松快捷地将试验件固定在振动台面上;
2. 在整个试验频率范围内,夹具的频响特性要平坦,夹具的第一阶固有频率应高于最高试验频率,还应避免发生夹具与产品的共振耦合;
3. 夹具与产品连接面上的各连接点的响应要尽量一致,以确保试验时激励输入的均匀性;
4. 夹具的刚度质量比要足够大;
那么,振动试验机夹具具体是怎么评估设计的呢?
1. 确定夹具的使用目的,即看试验产品测试需求。例如晶体管、集成电路的内强度试验,夹具的设计重点在夹具的本体上,要使激振力通过壳体传导到被试产品的内部结构上。
2. 确定夹具设计参数,如重量、大小尺寸、固定连接点、测试点等。
A. 夹具的重量主要由振动台体的推力来确定,重量的计算可根据下面的公式进行推算:
①W=F/A W为总重量;F为振动台的额定推力;A为产品考核要求达到的加速度值;
②W=Wf+Wt+Wa Wf为夹具重量;Wt为紧固件重量;Wa为动圈重量
通过公式①计算出振动台最大允许载荷,再用公式②求出所需夹具的允许重量。
B. 夹具大小尺寸需结合振动台台面尺寸和试件本身尺寸考虑。
C. 夹具与振动台的各固定基本同相并沿直线运动,而夹具与产品的固定点定位和安装是否合理要用产品的技术条件来确定。
D. 夹具的测试点必须是刚性的连接在固定处。
3. 确定夹具的材质,尽可能选用重量轻,强度高,且在试验阶段极少共振的材料,最好是镁,其次是铝合金。
